Кабель ВВГнг(А)-LS на 6кВ

Назначение:

Силовые кабели с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности марки ВВГнг(А)-LS предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 6кВ номинальной частотой 50 Гц.

Максимальное напряжение трехфазной сети, для которой предназначается кабель – 7,2 кВ.
Кабели предназначены для групповой прокладки кабельных линий в кабельных сооружениях и помещениях внутренних (закрытых) электроустановках, для электропроводок в жилых и общественных зданиях.

Кабели предназначены для прокладки на трассе без ограничения разности уровней.

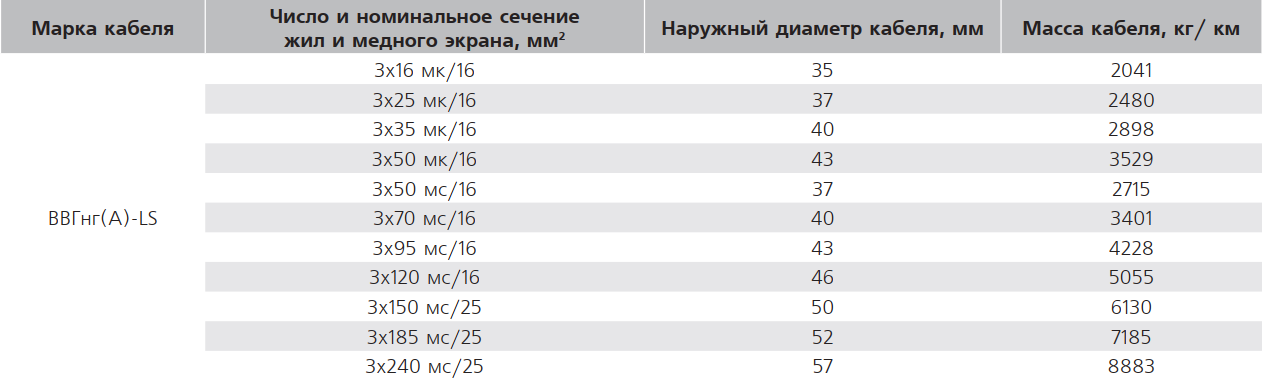

Электрические параметры:

Конструкция:

1. Токопроводящая жила – медная многопроволочная, круглой или секторной формы, 2 класса по ГОСТ 22483.
2. Изоляция – из поливинилхлоридного пластиката пониженной пожарной опасности. Сердечник – три изолированные жилы равного сечения, скрученные между собой. Внутренний промежуток сердечника из изолированных жил заполнен жгутом, выпрессованным из поливинилхлоридного пластиката пониженной
   пожарной опасности.
3. Внутренняя оболочка (для кабелей с круглыми жилами) – из поливинилхлоридного пластиката пониженной пожарной опасности, накладывается с заполнением промежутков между изолированными жилами.
4. Электропроводящий экран в виде обмотки из электропроводящего нетканого полотна.
5. Металлический экран из двух медных лент. Номинальное сечение металлического экрана: —16 мм для кабелей с сечением жилы (16–120) мм ; —25 мм для кабелей с сечением жилы (150–240) мм .
6. Разделительный слой в виде обмотки стеклолентой.
7. Наружная оболочка – из поливинилхлоридного пластиката пониженной пожарной опасности.

Технические характеристики и преимущества:

• Вид климатического исполнения по ГОСТ 15150: УХЛ, категории размещения 1 и 5.
• Кабели не распространяют горение при групповой прокладке.
• Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
• Значение эквивалентного показателя токсичности продуктов горения кабелей не более 40 г/м.
• Допустимые усилия при тяжении кабеля по трассе прокладки не должны превышать 50 Н/мм .
• Продолжительность работы кабелей в режиме перегрузки не должна быть более 8 часов в сутки и не более 1000 часов за срок службы.
• Минимальный радиус изгиба при прокладке: не менее 7,5 наружных диаметров кабеля.

Стойкость к внешним факторам:

• Диапазон температур эксплуатации: от -50°С до +50°С.
• Относительная влажность воздуха при температуре до +35°С: до 98%.
• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С.
• Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С.
• Максимально допустимая температура нагрева жил при токах короткого замыкания: +160°С.
• Продолжительность короткого замыкания не должна превышать 5 с.
• Допустимый нагрев жил кабелей в аварийном режиме: не более +80°С.
• Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании – не более 350°С.
