Кабель ВВГнг(А)-LS на 0,66 и 1 кВ

Назначение:

Силовые кабели с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, не распространяющие горение, с низким дымо- и газовыделением, марки ВВГнг(А)-LS предназначены для передачи и распределения электрической энергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ номинальной частотой 50 Гц или при постоянном напряжении до 1 и 1,5 кВ соответственно.

В электрических сетях с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.

Кабели могут быть проложены без ограничения разницы уровней по трассе прокладки, в том числе и на вертикальных участках.

Максимальное напряжение сети, при котором допускается эксплуатация кабелей Um, равно 1,2U.
Кабели могут быть использованы для эксплуатации в электрических сетях постоянного напряжения, не превышающего 2,4U .

Кабели предназначены для групповой прокладки с учетом объема горючей загрузки в кабельных сооружениях и наружных (открытых) электроустановках при наличии опасности механических повреждений и при отсутствии растягивающих усилий в процессе эксплуатации.

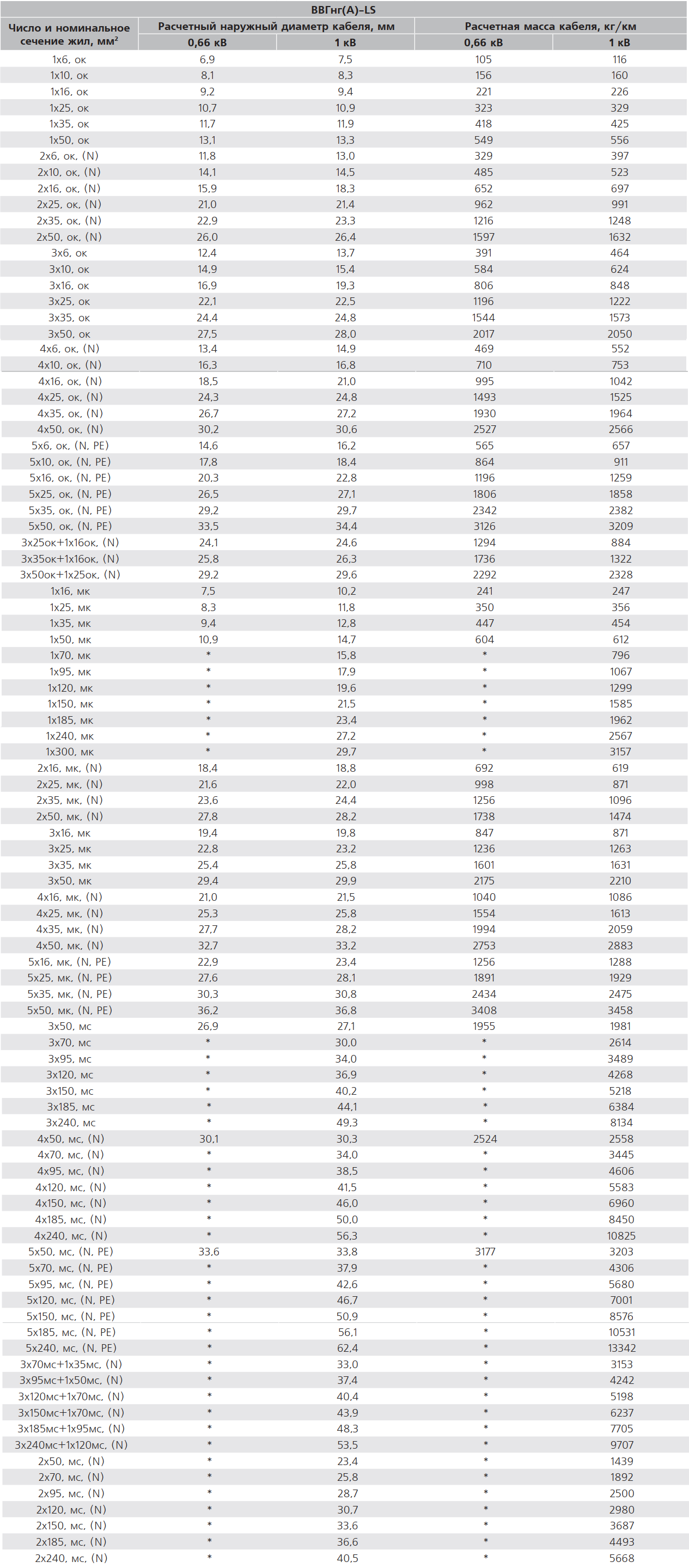

Электрические параметры:

Конструкция:

1. Токопроводящая жила – медная одно- или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция – из поливинилхлоридного пластиката пониженной пожарной опасности. Сердечник – изолированные жилы, скрученные между собой. Внутренний промежуток сердечника из изолированных жил заполнен жгутом,
   выпрессованным из поливинилхлоридного пластиката пониженной пожарной опасности. Многожильные кабели имеют все жилы равного сечения. Четырех-жильные кабели сечением 25 мм и более могут иметь одну жилу меньшего сечения (жилу заземления или нулевую жилу).
3. Внутренняя оболочка – из поливинилхлоридного пластиката пониженной пожарной опасности, накладывается с заполнением промежутков между изолированными жилами.
4. Наружная оболочка – из поливинилхлоридного пластиката пониженной пожарной опасности.

Технические характеристики и преимущества:

• Вид климатического исполнения по ГОСТ 15150: УХЛ, категории размещения 1-5.
• Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
• Значение эквивалентного показателя токсичности продуктов горения кабелей не более 40 г/м .
• Минимальный радиус изгиба при прокладке не менее:
  – для одножильных 10 диаметров кабеля;
  – для многожильных 7,5 диаметров кабеля.

Стойкость к внешним факторам:

• Кабели не распространяют горение при групповой прокладке.
• Диапазон температур эксплуатации: от -50°С до +50°С.
• Относительная влажность воздуха при температуре до +35°С: до 98%.
• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С.
• Допустимые усилия при тяжении кабеля по трассе прокладки не должны превышать 50 Н/мм.
• Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С.
• Максимально допустимая температура нагрева жил при токах короткого замыкания: +160°С.
• Продолжительность короткого замыкания не должна превышать 5 с.
• Допустимый нагрев жил кабелей в аварийном режиме: не более +90°С.
• Продолжительность работы кабелей в режиме перегрузки не должна быть более 8 часов в сутки и не более 1000 часов за срок службы.
• Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании – не более 350°С.
