Кабель ВВГЭ и ВВГЭнг(А) на 0,66 и 1 кВ

Назначение:

Силовые кабели с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, экранированные марки ВВГЭ, ВВГЭнг(А) предназначены для передачи и распределения электрической энергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ номинальной частотой 50 Гц или при постоянном напряжении до 1 и 1,5 кВ соответственно.

В электрических сетях с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.

Кабели могут быть проложены без ограничения разницы уровней по трассе прокладки, в том числе и на вертикальных участках.

Максимальное напряжение сети, при котором допускается эксплуатация кабелей Um, равно 1,2U.

Кабели могут быть использованы для эксплуатации в электрических сетях постоянного напряжения, не превышающего 2,4U.

Кабели марки ВВГЭ предназначены для прокладки одиночных кабельных линий в кабельных сооружениях и наружных (открытых) электроустановках (кабельных эстакадах, галереях). При групповой прокладке таких кабелей обязательно применение средств огнезащиты.

Кабели марки ВВГЭнг(А) предназначены для групповой прокладки в кабельных сооружениях и наружных (открытых) электроустановках (кабельных эстакадах, галереях).

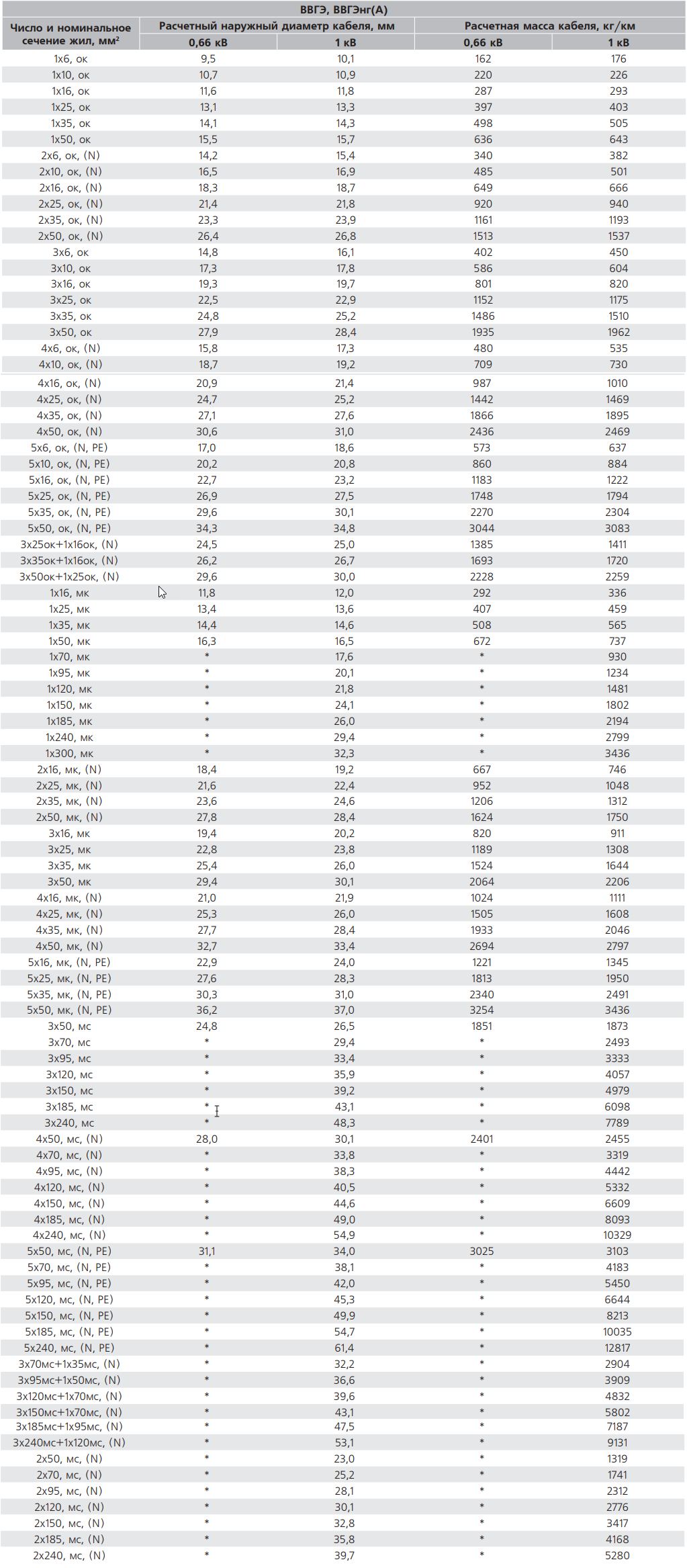

Электрические параметры:

Конструкция:

1. Токопроводящая жила – медная одно- или многопроволочная, круглой или секторной формы, соответствует классу 1 или 2 по ГОСТ 22483.
2. Изоляция – из поливинилхлоридного пластиката. Сердечник – изолированные жилы, скрученные между собой и скрепленные полипропиленовой нитью (для секторных жил).
3. Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевой жилы синего цвета. Изоляция жилы заземления имеет двухцветную (зелено-желтую) расцветку. Внутренний промежуток сердечника из изолированных жил заполнен жгутом, выпрессованным из поливинилхлоридного пластиката.
4. Внутренняя оболочка – из поливинилхлоридного пластиката.
5. Экран – медная лента, наложенная поверх внутренней оболочки.
6. Наружная оболочка – из поливинилхлоридного пластиката.

Для кабеля марки ВВГЭнг(А) внутренняя и наружная оболочка –из поливинилхлоридного пластиката пониженной горючести.

Технические характеристики и преимущества:

• Вид климатического исполнения по ГОСТ 15150: УХЛ, категории размещения 1-5.
• Допустимые усилия при тяжении кабеля по трассе прокладки не должны превышать 50 Н/мм .
• Продолжительность работы кабелей в режиме перегрузки не должна быть более 8 часов в сутки и не более 1000 часов за срок службы.
• Минимальный радиус изгиба при прокладке не менее:
  – для одножильных 10 диаметров кабеля;
  – для многожильных 7,5 диаметров кабеля.

Стойкость к внешним факторам:

• Кабели марки ВВГЭ не распространяют горение при одиночной прокладке.
• Кабели марки ВВГЭнг(А) не распространяют горение при групповой прокладке.
• Диапазон температур эксплуатации: от -50°С до +50°С.
• Относительная влажность воздуха при температуре до +35°С: до 98%.
• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С.
• Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С.
• Максимально допустимая температура нагрева жил при токах короткого замыкания: +160°С.
• Продолжительность короткого замыкания не должна превышать 5 с.
• Допустимый нагрев жил кабелей в аварийном режиме: не более +90°С.
• Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании – не более 350°С.
