Кабель ВБШвнг(А)-LS-ХЛ, ВБШвнг(А)-LS-ХЛм(УФ), ВБШвнг(А)-LSм(УФ) на 0,66 и 1 кВ

Назначение:

Силовые кабели с медными жилами, с изоляцией и защитным шлангом из поливинилхлоридного пластиката, не распространяющие горение, с низким дымо- и газовыделением, бронированные, в том числе холодостойкие, стойкие к смазочным маслам и дизельному топливу, стойкие к ультрафиолету марок ВБШвнг(А)-LS-ХЛ, ВБШвнг(А)-LS-ХЛм(УФ), ВБШвнг(А)-LSм(УФ) предназначены для передачи и распределения электрической энергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ номинальной частотой 50 Гц или при постоянном напряжении до 1 и 1,5 кВ соответственно.

В электрических сетях с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.

Допускается применение кабелей для прокладки в земле (в траншеях).
Кабели могут быть проложены без ограничения разницы уровней по трассе прокладки, в том числе и на вертикальных участках.

Максимальное напряжение сети, при котором допускается эксплуатация кабелей Um, равно 1,2U.
Кабели могут быть использованы для эксплуатации в электрических сетях постоянного напряжения, не превышающего 2,4U .

Кабели предназначены для групповой прокладки с учетом объема горючей загрузки в кабельных сооружениях и наружных (открытых) электроустановках при наличии опасности механических повреждений и при отсутствии растягивающих усилий в процессе эксплуатации.

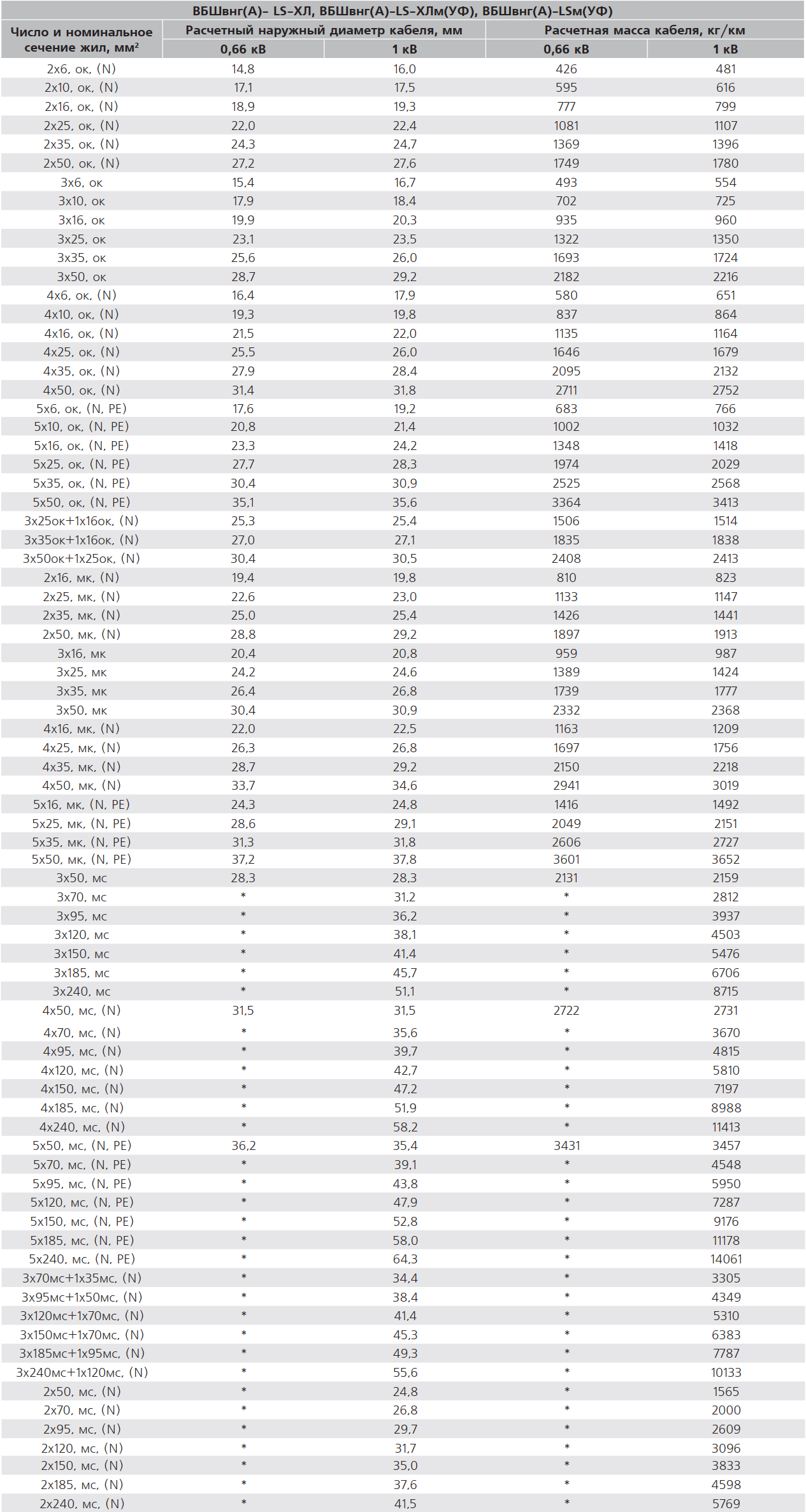

Электрические параметры:

Конструкция:

1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция – из поливинилхлоридного пластиката пониженной пожарной опасности, для кабелей в исполнении «ХЛ» из поливинилхлоридного пластиката пониженной пожарной опасности с низкой температурой стеклования.
3. Внутренняя оболочка – из поливинилхлоридного пластиката пониженной пожарной опасности, для кабелей в исполнении «ХЛ» из поливинилхлоридного пластиката пониженной пожарной опасности с низкой температурой стеклования. Внутренняя оболочка накладывается с заполнением промежутков между изолированными жилами.
4. Бронепокров из двух стальных оцинкованных лент.
5. Защитный шланг – из поливинилхлоридного пластиката пониженной пожарной опасности, для кабелей в исполнении «ХЛ» из поливинилхлоридного пластиката пониженной пожарной опасности с низкой температурой стеклования, для кабелей с индексом «м» – защитный шланг, стойкий к смазочным маслам и дизельному топливу, для кабелей с индексом «УФ» – защитный шланг, стойкий к ультрафиолету.

Технические характеристики и преимущества:

• Вид климатического исполнения по ГОСТ 15150: УХЛ иХЛ категорий размещения 1-5.
• Кабели не распространяют горение при групповой прокладке.
• Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
• Значение эквивалентного показателя токсичности продуктов горения кабелей не более 40 г/м.
• Минимальный радиус изгиба при прокладке не менее:
  – для одножильных 10 диаметров кабеля;
  – для многожильных 7,5 диаметров кабеля.

Стойкость к внешним факторам:

• Диапазон температур эксплуатации: от -50°С до +50°С., для кабелей в исполнении «ХЛ» – от -60°С до +50°С.
• Относительная влажность воздуха при температуре до +35°С: до 98%.
• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -25°С.
• Допустимые усилия при тяжении кабеля по трассе прокладки не должны превышать 50 Н/мм .
• Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С.
• Максимально допустимая температура нагрева жил при токах короткого замыкания: +160°С.
• Продолжительность короткого замыкания не должна превышать 5 с.
• Допустимый нагрев жил кабелей в аварийном режиме: не более +90°С.
• Продолжительность работы кабелей в режиме перегрузки не должна быть более 8 часов в сутки и не более 1000 часов за срок службы.
• Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании – не более 350°С.
