Кабель КШВЭмБШв, КШВЭмБШвнг(А), КШВЭмБШвнг(А)-LS, КШВЭмБШв-ХЛ

Назначение:

Силовые шахтные кабели с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката, бронированные, марок КШВЭмБШв, КШВЭмБШвнг(А), КШВЭмБШвнг(А)-LS, КШВЭмБШв-ХЛ предназначены для передачи и распределения энергии в шахтных электрических сетях при прокладке их по горизонтальным и наклонным выработкам шахт без ограничения разности уровней, на поверхности шахт, рудников и по скважинам на подвесе к тросу на номинальное напряжение основных жил 0,66; 1,2 и 6 кВ и номинальное переменное напряжение вспомогательной жилы 0,38 кВ номинальной частотой 50 Гц. Максимальное напряжение сети, при котором допускается эксплуатация кабелей -7,2 кВ переменного тока.

Кабели не должны подвергаться воздействию раздавливающих и ударных нагрузок.
Кабели должны иметь концевые заделки основных жил. Броня на концах кабелей должна быть забандажирована.

Не допускается эксплуатация кабелей с поврежденным наружным покровом.
При эксплуатации кабелей жила заземления должна быть подключена к заземлителю.

Перемещение кабелей, находящихся под напряжением, вручную, запрещается. Допускается подноска кабелей, находящихся под напряжением, обслуживающим персоналом в диэлектрических резиновых перчатках и ботах или захватами с диэлектрическими рукоятками.

Не допускается барабан с кабелем класть плашмя, сматывать кабель через щеку барабана.

При эксплуатации кабелей вспомогательная жила должна быть подсоединена к аппаратуре контроля целостности жилы заземления, обеспечивающей сигнализацию и автоматическое отключение кабельной линии.

При эксплуатации кабеля без вспомогательной жилы необходимо производить проверку целостности жилы заземления.

Не допускается эксплуатация кабеля при неисправности жилы заземления и вспомогательной жилы.

Электрические параметры:

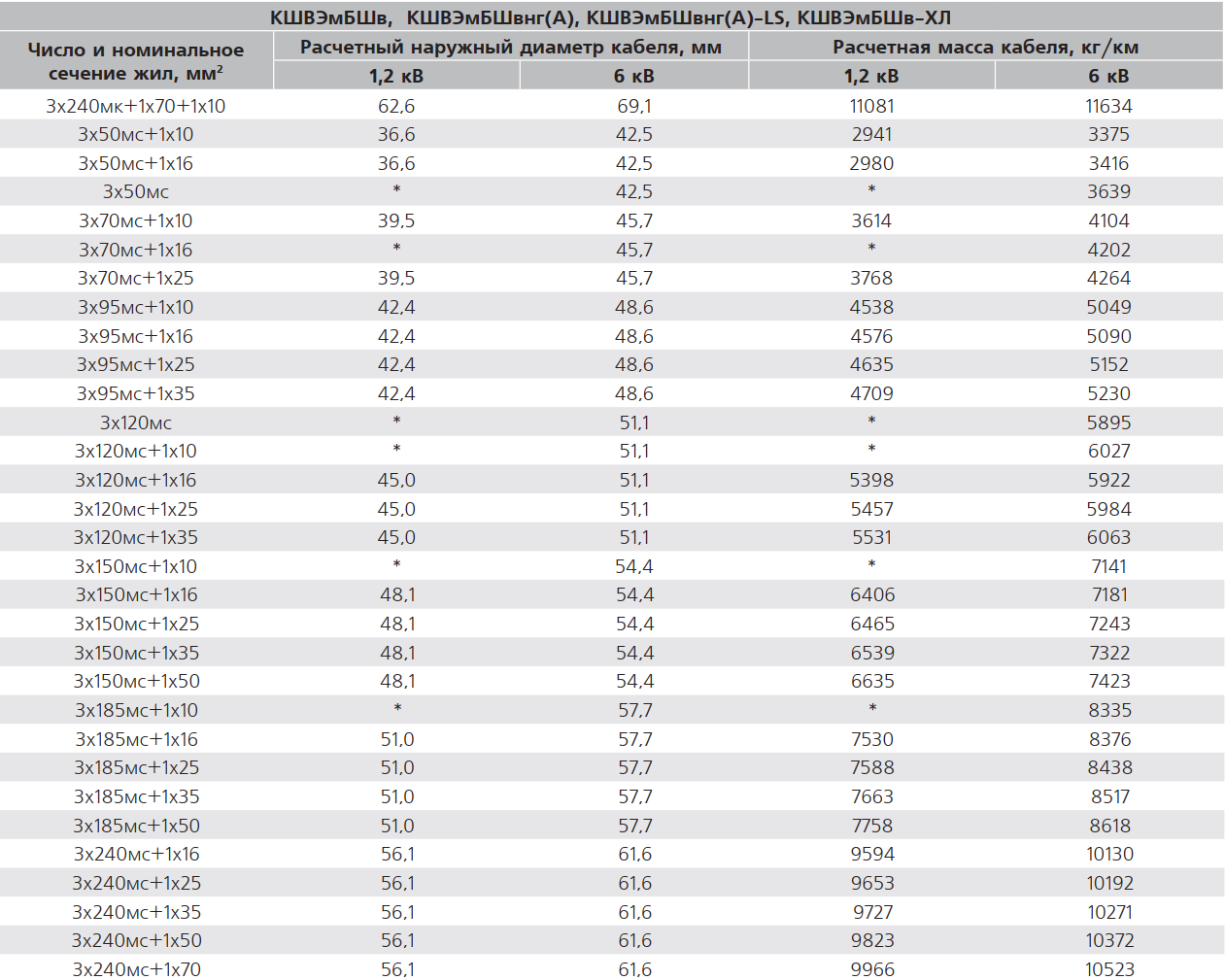

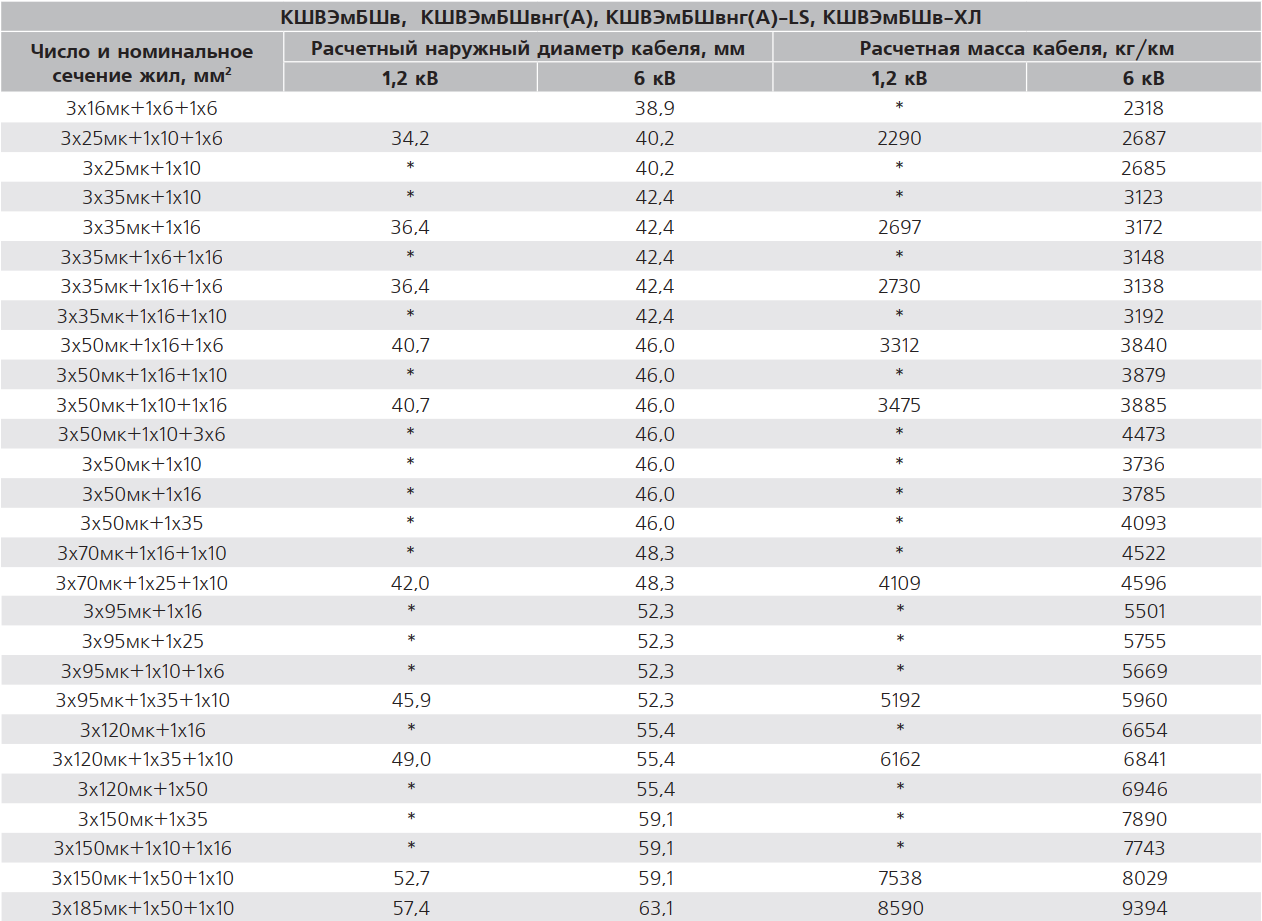

Конструкция:

1. Основная токопроводящая жила – медная многопроволочная, круглой или секторной формы, соответствует классу 2 по ГОСТ 22483. Вспомогательная жила, жила заземления – медная многопроволочная, круглой формы соответствует классу 5 по ГОСТ 22483.
2. Изоляция – из поливинилхлоридного пластиката. Цвет изоляции основных жил – натуральный, коричневый, черный. Вспомогательные жилы имеют расцветку любого цвета, кроме черного, и отличаются от расцветки основных жил. Жила заземления выполняется без изоляции.
3. Электропроводящий экран – из электропроводящего нетканого полотна; наложенного обмоткой на основные жилы.
4. Металлический экран – экран из медных лент.
5. Сердечник – экранированные основные изолированные жилы, вспомогательная жила и жила заземления скручены между собой. У кабеля с основными жилами круглой формы внутренний и наружные промежутки между жилами заполнены жгутами из поливинилхлоридного пластиката. У кабеля с основными жилами секторной формы внутренний промежуток между жилами заполнены жгутом из поливинилхлоридного пластиката.
6. Разделительный слой – пленка поливинилхлоридная (для кабеля с основными жилами круглой формы).
7. Внутренняя оболочка – из поливинилхлоридного пластиката, наложенная с заполнением внутренних промежутков между жилами для придания кабелю круглой формы.
8. Броня из двух стальных оцинкованных лент.
9. Наружная оболочка – из поливинилхлоридного пластиката, окрашенного в желтый цвет – для кабеля на напряжение 0,66 кВ; в синий цвет – для кабеля на напряжение 1,2 кВ; в красный цвет – для кабеля на напряжение 6 кВ.

Для кабеля марки КШВЭмБШвнг(А) – внутренняя и наружная оболочка из поливинилхлоридного пластиката пониженной горючести.

Для кабеля марки КШВЭмБШвнг(А)-LS – изоляция, внутренняя и наружная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности.

Для кабеля марки КШВЭмБШвнг(А)-ХЛ – изоляция, внутренняя и наружная оболочка из поливинилхлоридного пластиката пониженной горючести с низкой температурой стеклования.

Технические характеристики и преимущества:

• Вид климатического исполнения по ГОСТ 15150: УХЛ и ХЛ, категории размещения 1 и 5.
• Продолжительность работы кабелей в режиме перегрузки не должна быть более 8 часов в сутки и не более 1000 часов за срок службы.
• Минимальный радиус изгиба при прокладке не менее: 7,5 диаметров кабеля.

Стойкость к внешним факторам:

• Кабели марки КШВЭмБШв и КШВЭмБШв-ХЛ не распространяют горение при одиночной прокладке.
• Кабели марки КШВЭмБШвнг(А) и КШВЭмБШвнг(А)-LS не распространяют горение пригрупповой прокладке.
• Диапазон температур эксплуатации кабелей марок КШВЭмБШв, КШВЭмБШвнг(А), КШВЭмБШвнг(А)-LS: от -50°С до +50°С.
• Диапазон температур эксплуатации кабелей марок КШВЭмБШв-ХЛ: от -60 до +50°С.
• Относительная влажность воздуха при температуре до +35°С: до 98%.
• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С.
• Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С.
• Максимально допустимая температура нагрева жил при токах короткого замыкания: +160°С.
• Продолжительность короткого замыкания не должна превышать 4 с.
• Допустимый нагрев жил кабелей в аварийном режиме: не более +90°С.
