Кабель КОГ1, КОГ1-ХЛ, КОГН1

Назначение:

Силовые особо гибкие сварочные кабели КОГ1, КОГ1-ХЛ на 220 В предназначены для соединения при дуговой сварке электродержателей, автоматических и полуавтоматических сварочных установок, а также для ручной электродуговой сварки с источником на номинальное переменное напряжение 220 В частоты 50 Гц или постоянное напряжение 700 В.

Кабели предназначены для эксплуатации на открытом воздухе, под навесом, в закрытых помещениях, а также в помещениях с повышенной влажностью, в которых возможно длительное наличие или частая конденсация влаги на стенах и потолке. Кабели устойчивы к воздействию солнечного излучения. Кабель марки КОГН1 не распространяет горение.

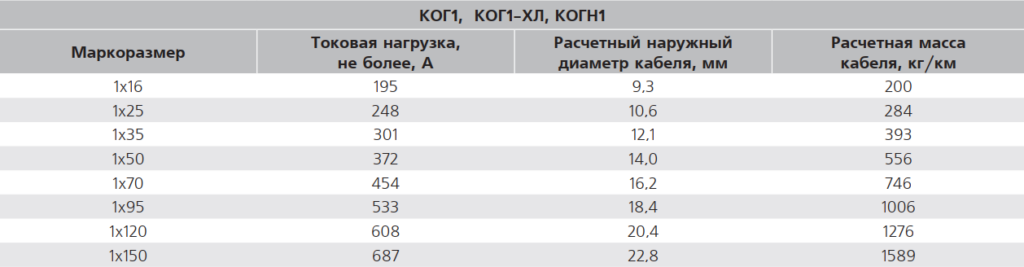

Электрические параметры:

Конструкция:

1. Токопроводящая жила – медная многопроволочная, круглой формы, соответствует классу 6 по ГОСТ 22483.
2. Разделительный слой – из синтетической пленки.
3. Изоляция – из резины изоляционной типа РТИ-1 на основе натурального и бутадиенового каучука.
4. Оболочка – ииз резины типа РШ-1 на основе синтетических каучуков; (для кабеля марки КОГ1-ХЛ применяется морозостойкая резина, для кабеля КОГН1 резина, не распространяющая горение).

Технические характеристики и преимущества:

• Кабель проходит испытание на статическую гибкость.
• Кабели стойкие к воздействию солнечного излучения.,
• Кабели стойкие к воздействию факторов внешней среды в соответствии с группой условий эксплуатации УМ1 по ГОСТ 17516-72.
• Строительная длина кабелей не менее 100 м.
• Минимальный радиус изгиба при монтаже и эксплуатации не менее: 3-х диаметров кабеля.
• Электрическое сопротивление изоляции кабелей КОГ-1, КОГ1-ХЛ, КОГН1, пересчитанное на 1 км длины кабеля и температуру 20°С, должно быть не менее:
  – при приемке и поставке 50 МОм;
  – на период эксплуатации и хранения 1 Мом.

Стойкость к внешним факторам:

• Кабели стойки к воздействию знакопеременных изгибов на угол не более π±рад при растягивающей нагрузке не более 100 Н (10 кгс);
• Минимальное число знакопеременных нагрузок:
  Номинальное сечение жил, мм : 16–35 – 12000 знакопеременных изгибов.
  Номинальное сечение жил, мм : 50–150 – 10000 знакопеременных изгибов.
• Диапазон температур эксплуатации кабелей: от -30°С до +55°С для кабеля марки КОГН1.
  Диапазон температур эксплуатации кабелей: от -50°С до +55°С для кабеля марки КОГ1.
  Диапазон температур эксплуатации кабелей: от -60°С до +55°С для кабеля марки КОГ1-ХЛ.
• Растягивающее усилие на кабель не должно превышать 19,6 Н (2,0 кгс) на 1 мм суммарного сечения всех жил.
• Длительно допустимая температура нагрева жил кабелей при эксплуатации, не более: +75°С.
