Кабель КГВВ, КГВВнг(А), КГВВнг(А)-LS на 0,66 и 1 кВ

Назначение:

Кабели гибкие с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката марок КГВВ, КГВВнг(А), КГВВнг(А)-LS предназначены для передачи и распределения электрической энергии в стационарных установках, а также для фиксированного монтажа силовых цепей на станках и механизмах при номинальном переменном напряжении 0,66 и 1 кВ номинальной частотой50 Гц или при постоянном напряжении до 1 и 1,5 кВ соответственно.
Кабели не рекомендуются для прокладки в земле (траншеях) и на открытом воздухе без дополнительной светозащиты.

Кабели предназначены для общепромышленного применения.
Кабели могут быть проложены без ограничения разности уровней по трассе прокладке, в том числе и на вертикальных участках.

Кабели могут быть использованы для эксплуатации в электрических сетях постоянного напряжения, не превышающего 2,4U .

Кабели марки КГВВ не распространяют горение при одиночной прокладке. Кабели марок КГВВнг(А) и КГВВнг(А)-LS предназначены для групповой прокладки в кабельных сооружениях и помещениях внутренних (закрытых) электроустановках, для электропроводок в жилых и общественных зданиях

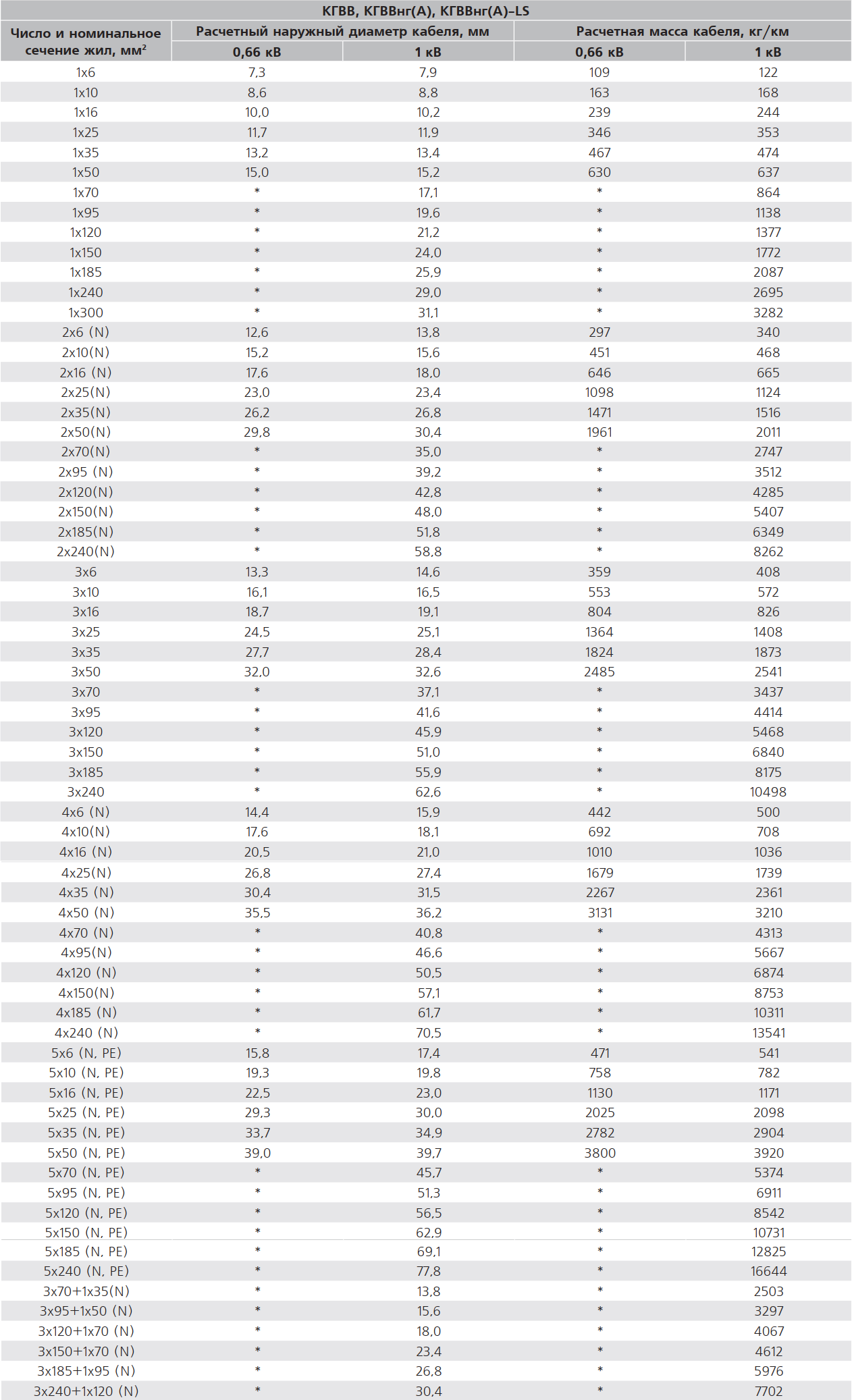

Электрические параметры:

Конструкция:

1. Токопроводящая жила – медная многопроволочная, круглой формы, 5 класса гибкости по ГОСТ 22483.
2. Изоляция – из поливинилхлоридного пластиката. Сердечник – изолированные жилы, скрученные между собой. Внутренний промежуток сердечника из изолированных жил заполнен жгутом, выпрессованным из поливинилхлоридного пластиката. Многожильные кабели имеют все жилы равного сечения. Четырех-жильные кабели сечением 25 мм и более могут иметь одну жилу меньшего сечения (жилу заземления или нулевую жилу).
3. Внутренняя оболочка – из поливинилхлоридного пластиката, накладывается с заполнением промежутков между изолированными жилами.
4. Наружная оболочка – из поливинилхлоридного пластиката.

Для кабеля марки КГВВнг(А) – внутренняя и наружная оболочка из поливинилхлоридного пластиката пониженной горючести.

Для кабеля марки КГВВнг(А)-LS – изоляция, внутренняя и наружная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности.

Технические характеристики и преимущества:

• Вид климатического исполнения по ГОСТ 15150: УХЛ, категории размещения 1-5.
• Дымообразование при горении и тлении кабелей марки КГВВнг(А)-LS не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.
• Значение эквивалентного показателя токсичности продуктов горения кабелей марки КГВВнг(А)-LS не более 40 г/м.
• Допустимые усилия при тяжении кабеля по трассе прокладки не должны превышать 50 Н/мм.
• Продолжительность работы кабелей в режиме перегрузки не должна быть более 8 часов в сутки и не более 1000 часов за срок службы.
• Минимальный радиус изгиба при прокладке не менее:
  – для одножильных 10 диаметров кабеля;
  – для многожильных 7,5 диаметров кабеля.

Стойкость к внешним факторам:

• Диапазон температур эксплуатации: от -50°С до +50°С.
• Относительная влажность воздуха при температуре до +35°С: до 98%.
• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С.
• Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С.
• Максимально допустимая температура нагрева жил при токах короткого замыкания: +160°С.
• Продолжительность короткого замыкания не должна превышать 5 с.
• Допустимый нагрев жил кабелей в аварийном режиме: не более +90°С.
• Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании – не более 350°С.
