Кабель КГЭТКШ

Назначение:

Кабель силовой гибкий экранированный на напряжение 1,14 кВ.

Кабель предназначен для присоединения передвижных машин и механизмов в шахтах к сети на номинальное переменное напряжение до 1,14 кВ частоты до 50 Гц на основных и до 220 В на вспомогательных жилах.

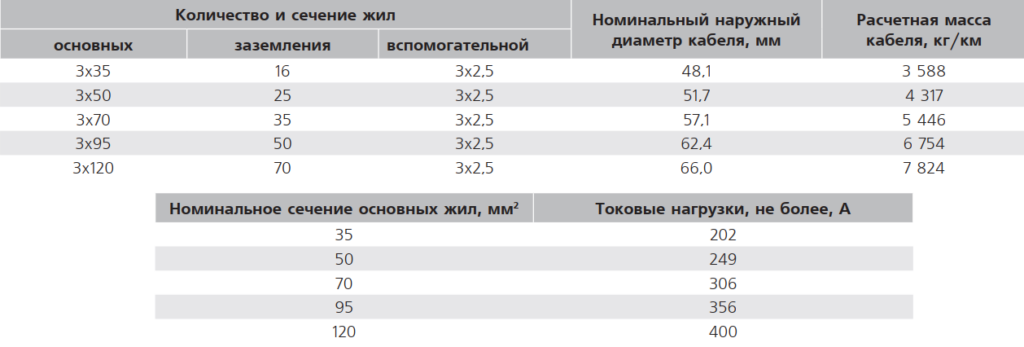

Кабели не распространяют горение при одиночной прокладке. Допустимые токовые нагрузки на кабель при длительной допустимой температуре на токопроводящих жилах, при температуре окружающей среды 25°С.

Электрические параметры:

Конструкция:

1. Токопроводящая жила – медная многопроволочная, класс гибкости 5.
2. Вспомогательные жилы – медные, класс гибкости 5, с упрочняющим сердечником из полиэфирных нитей.
3. Изоляция основных и вспомогательных жил – резина теплостойкая на основе этиленпропиленового каучука.
4. Экран основных жил – резина электропроводящая, отделяющаяся от изоляции.
5. Жила заземления – медная, расщепленная и обмотанная по изоляции вспомогательных жил.
6. Группа вспомогательных жил и жилы заземления – расположены в промежутках между основных жил.
7. Внутренняя оболочка – из резины на основе синтетических каучуков.
8. Броня/заземление – повив из близко уложенных стренг, скрученных из медных и стальных проволок, расположенных между внутренней и наружной оболочками.
9. Наружная оболочка – резина маслостойкая, не распространяющая горение, с повышенной стойкостью к истираемости и раздиру.

Технические характеристики и преимущества:

• Вид климатического исполнения по ГОСТ 15150-69 У и Т, категории размещения 5.

Стойкость к внешним факторам:

• Диапазон температур при эксплуатации: от -30 до 55°С.
• Растягивающее усилие на 1 мм суммарного сечения всех жил: не более 19,6 Н (2,0 кгс).
• Длительно допустимая рабочая температура на токопроводящих жилах кабелей: не более 90°С.
  Минимальный радиус изгиба кабелей при монтаже и эксплуатации: 5D кабеля.
• Электрическое сопротивление:
  – изоляции, пересчитанное на 1 км кабеля и температуру 20°С;
  – экранов основных жил кабеля: не более 1,5 кОм.
• Стойкость кабелей:
  – к изгибам на угол ± π рад: не менее 6000 циклов;
  – к осевому кручению на угол ± 2 π рад: не менее 4000 циклов.
